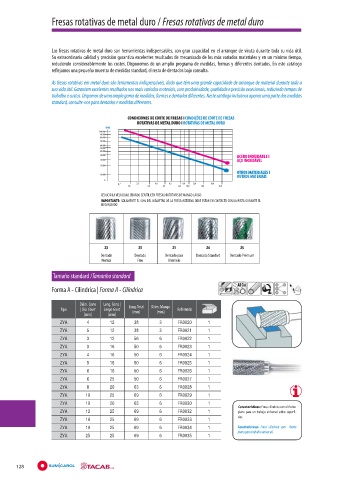

Page 130 - SUMICAROL

Fresas rotativas de metal duro / Fresas rotativas de metal duro

Las fresas rotativas de metal duro son herramientas indispensables, con gran capacidad en el arranque de viruta durante toda su vida útil.
Su extraordinaria calidad y precisión garantiza excelentes resultados de mecanizado de los más variados materiales y en un mínimo tiempo,
reduciendo considerablemente los costes. Disponemos de un amplio programa de medidas, formas y diferentes dentados. En este catálogo
reflejamos una pequeña muestra de medidas standard, el resto de dentados bajo consulta.

As fresas rotativas em metal duro são ferramentas indispensáveis, dado que têm uma grande capacidade de arranque de material durante toda a
sua vida útil. Garantem excelentes resultados nos mais variados materiais, com produtividade, qualidade e precisão excecionais, reduzindo tempos de
trabalho e custos. Dispomos de uma ampla gama de medidas, formas e dentados diferentes. Neste catálogo incluímos apenas uma parte das medidas
standard, consulte-nos para dentados e medidas diferentes.

CONDICIONES DE CORTE DE FRESAS I CONDIÇÕES DE CORTE DE FRESAS
ROTATIVAS DE METAL DURO I ROTATIVAS DE METAL DURO
RPM
100.000
90.000
80.000
70.000
60.000
50.000
40.000
30.000
ACERO INOXIDABLE I
20.000 AÇO INOXIDÁVEL
15.000
OTROS MATERIALES I
10.000
OUTROS MATERIAIS
0
d 1 = 2,5 4,0 6,5 9,0 12,0 18,0
0,5 3,0 5,0 8,0 10,0 16,0 25,0
REDUCIR LA VELOCIDAD CUANDO SE UTILICEN FRESAS ROTATIVAS DE MANGO LARGO
IMPORTANTE: SOLAMENTE EL 50% DEL DIÁMETRO DE LA FRESA ROTATIVA DEBE ESTAR EN CONTACTO CON LA PIEZA DURANTE EL
MECANIZADO

Z3 Z5 Z1 Z6 ZS
Dentado Dentado Dentado para Dentado Standard Dentado Premium
Normal Fino Aluminio

Tamaño standard /Tamanho standard

Forma A - Cilindrica | Forma A - Cilíndrica

Diám. Corte Long. Corte |
Tipo | Dia. Court Longo Court Long. Total Diám. Mango Referencia
[mm] [mm] [mm] [mm]
ZYA 4 12 38 3 FR0020 1
ZYA 5 12 38 3 FR0021 1
ZYA 3 12 56 6 FR0022 1
ZYA 3 16 50 6 FR0023 1
ZYA 4 16 50 6 FR0024 1
ZYA 5 16 50 6 FR0025 1
ZYA 6 16 50 6 FR0026 1
ZYA 6 25 50 6 FR0027 1
ZYA 8 20 63 6 FR0028 1
ZYA 10 25 69 6 FR0029 1
ZYA 10 20 63 6 FR0030 1
Características: Fresa cilíndrica con el frente
ZYA 12 25 69 6 FR0032 1 plano para un trabajo universal sobre superfi-
cies.
ZYA 16 25 69 6 FR0033 1
ZYA 19 25 69 6 FR0034 1 Características: Fresa cilíndrica com frente
plana para trabalho universal.
ZYA 25 25 69 6 FR0035 1

128
